Die Montage des Hubwerkzeuges ist sowohl auf der Fahrerseite als auch der Beifahrerseite möglich. Die folgende Dokumentation zeigt eine Montage auf der Fahrerseite.

  • Den 6. Gang einlegen
  • Die Motorhaube und die Frontverkleidung abnehmen
  • Den Stromgenerator (falls vorhanden) abnehmen (s.a. hier)
  • Die Vorbaukonsole (falls vorhanden) abnehmen (s.a. hier)
  • Lose Gegenstände in der Fahrerkabine fixieren oder besser entnehmen

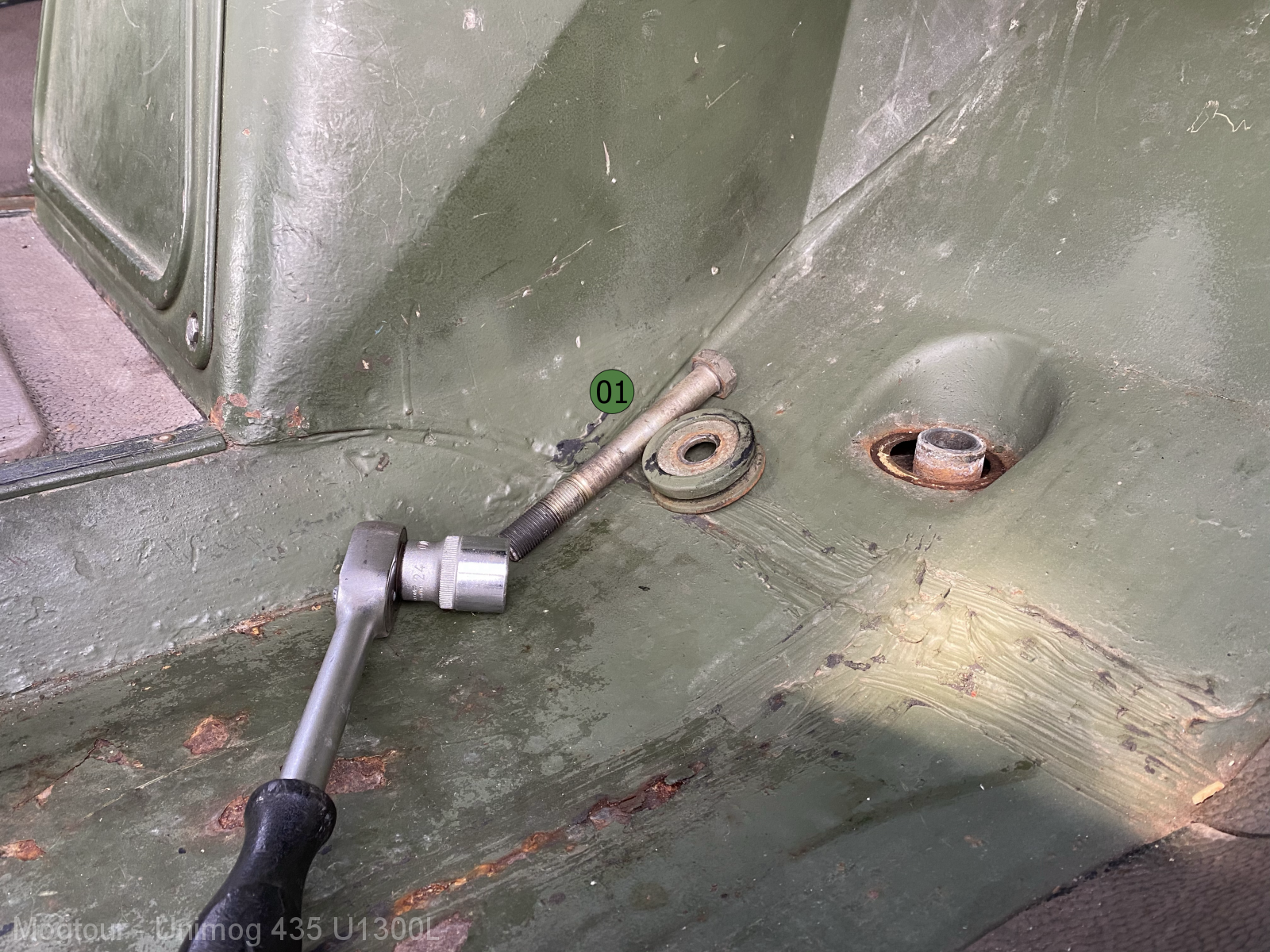

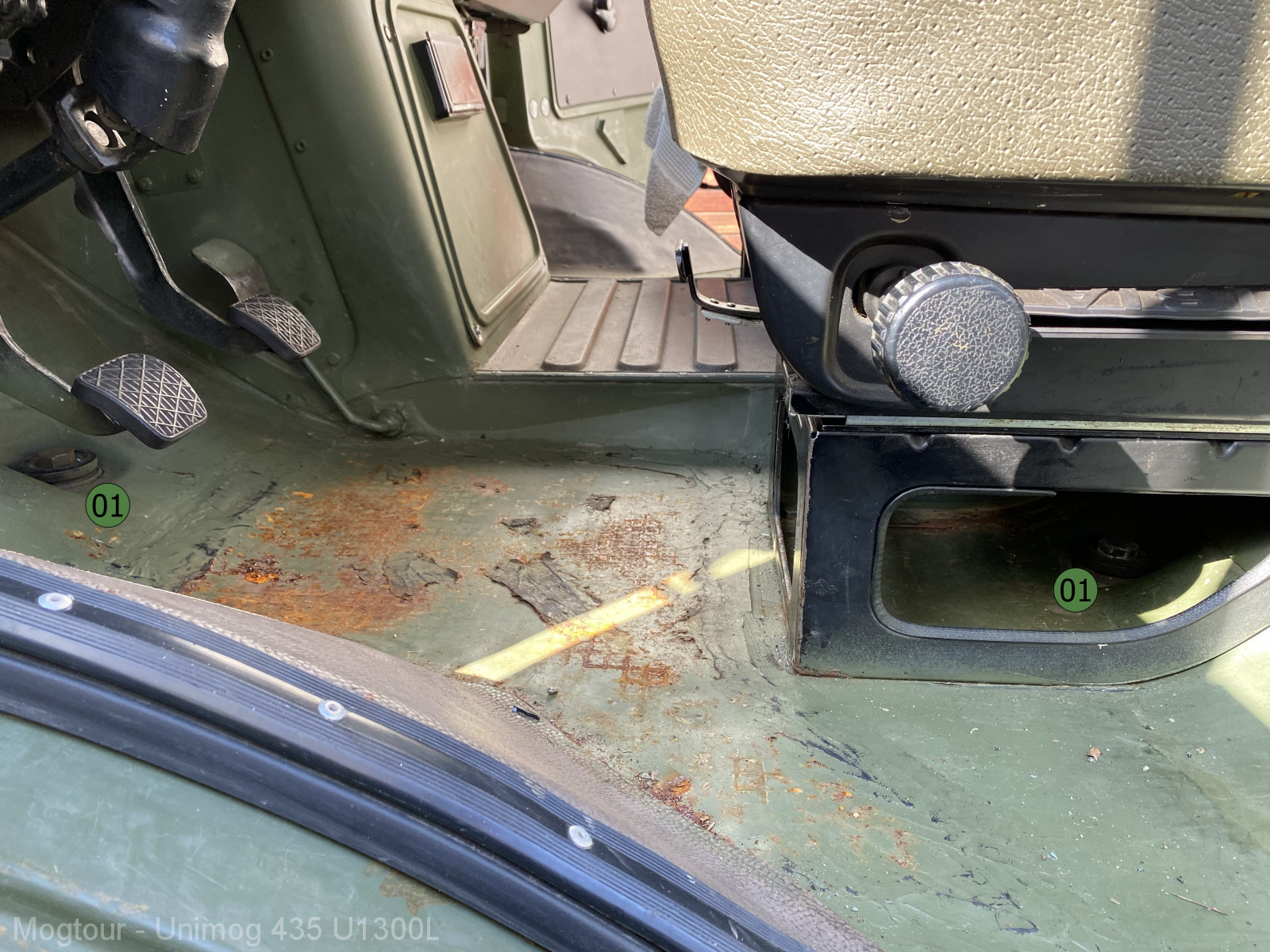

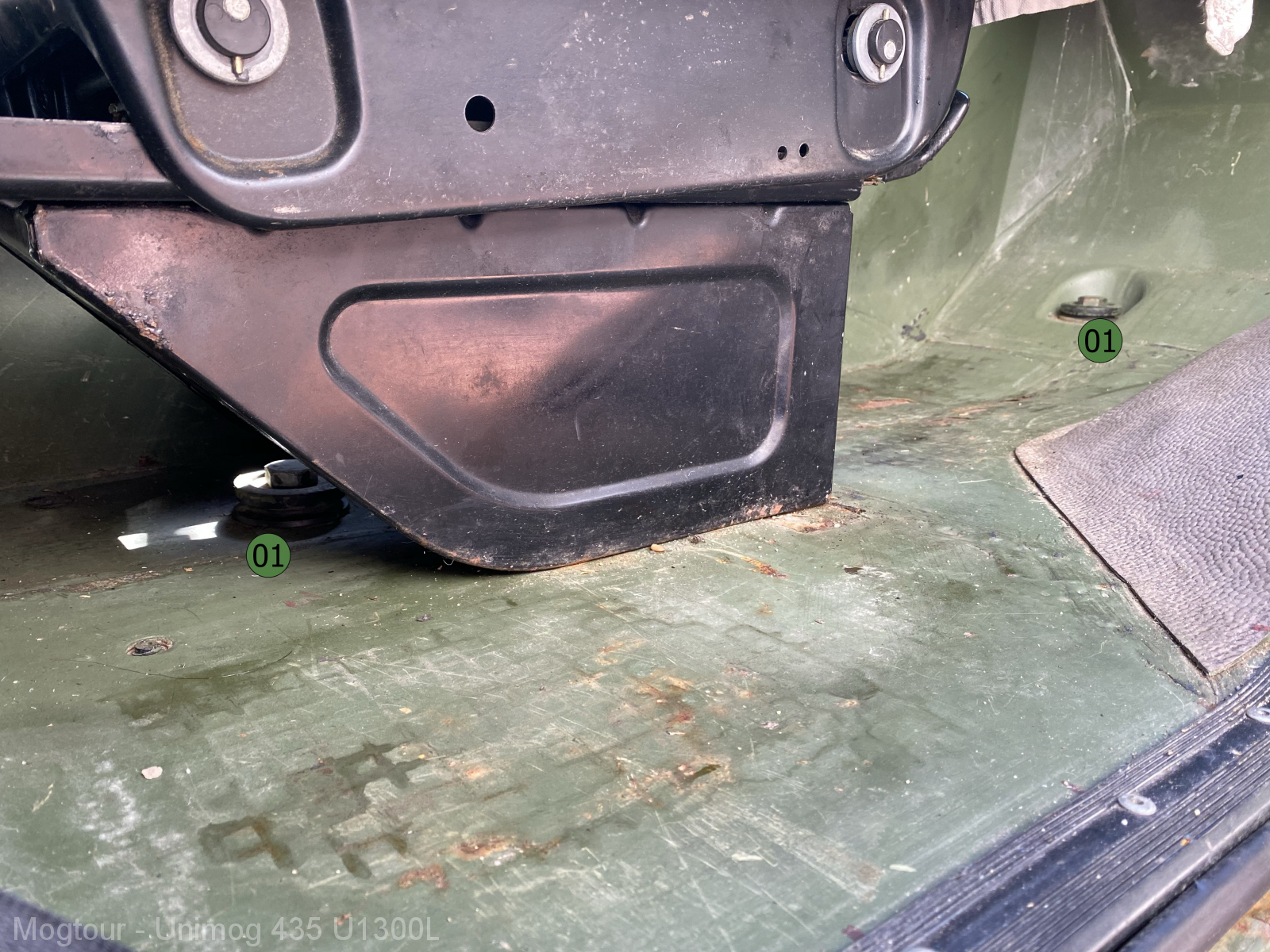

  • Lösen der beiden Schrauben im Fußraum der Fahrerseite.
  • Lösen der beiden Schrauben im Fußraum der Beifahrerseite. Die hintere Schraube stecken lassen, denn sie wird zur Befestigung der Sicherungsstange benötigt

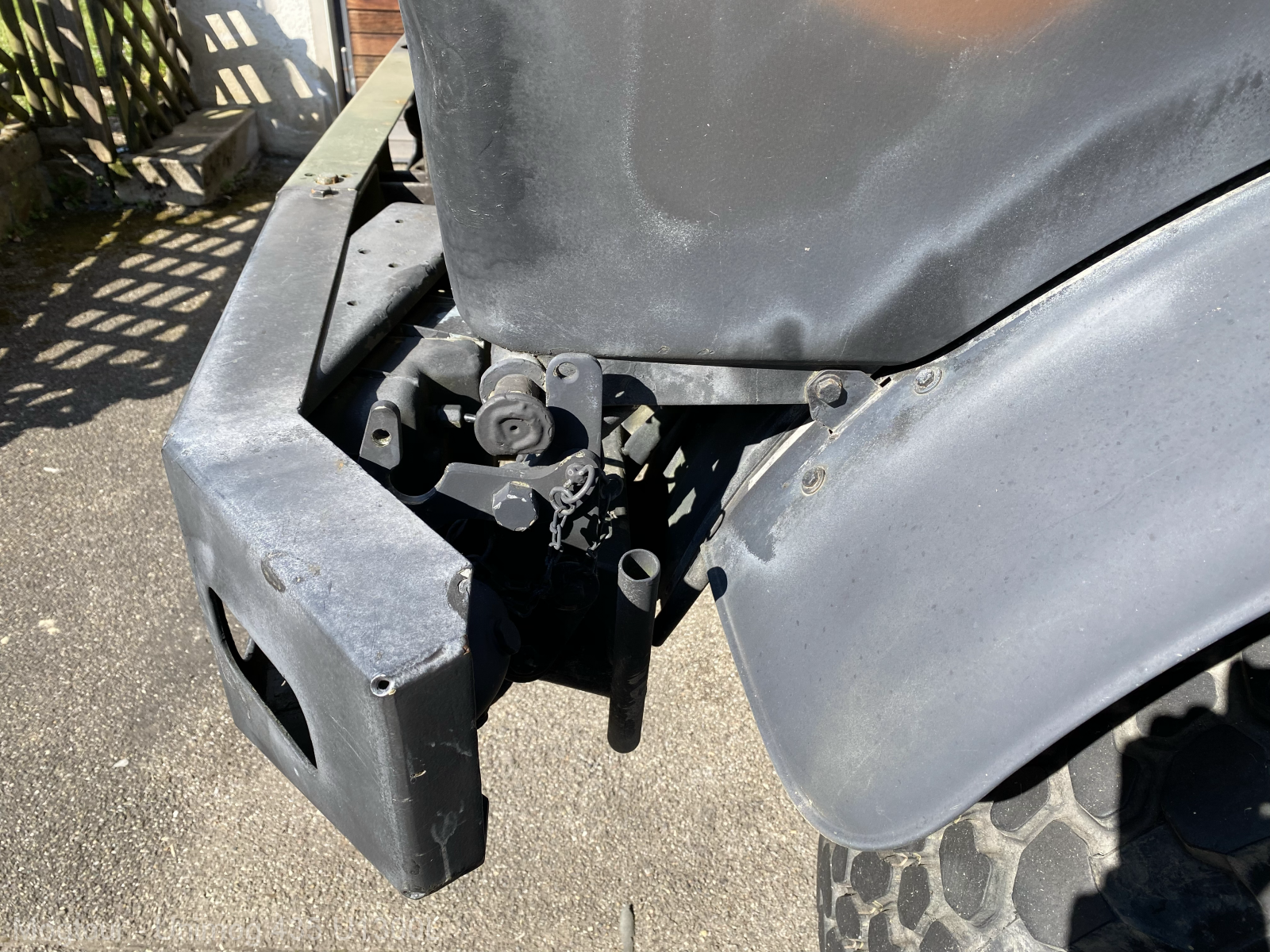

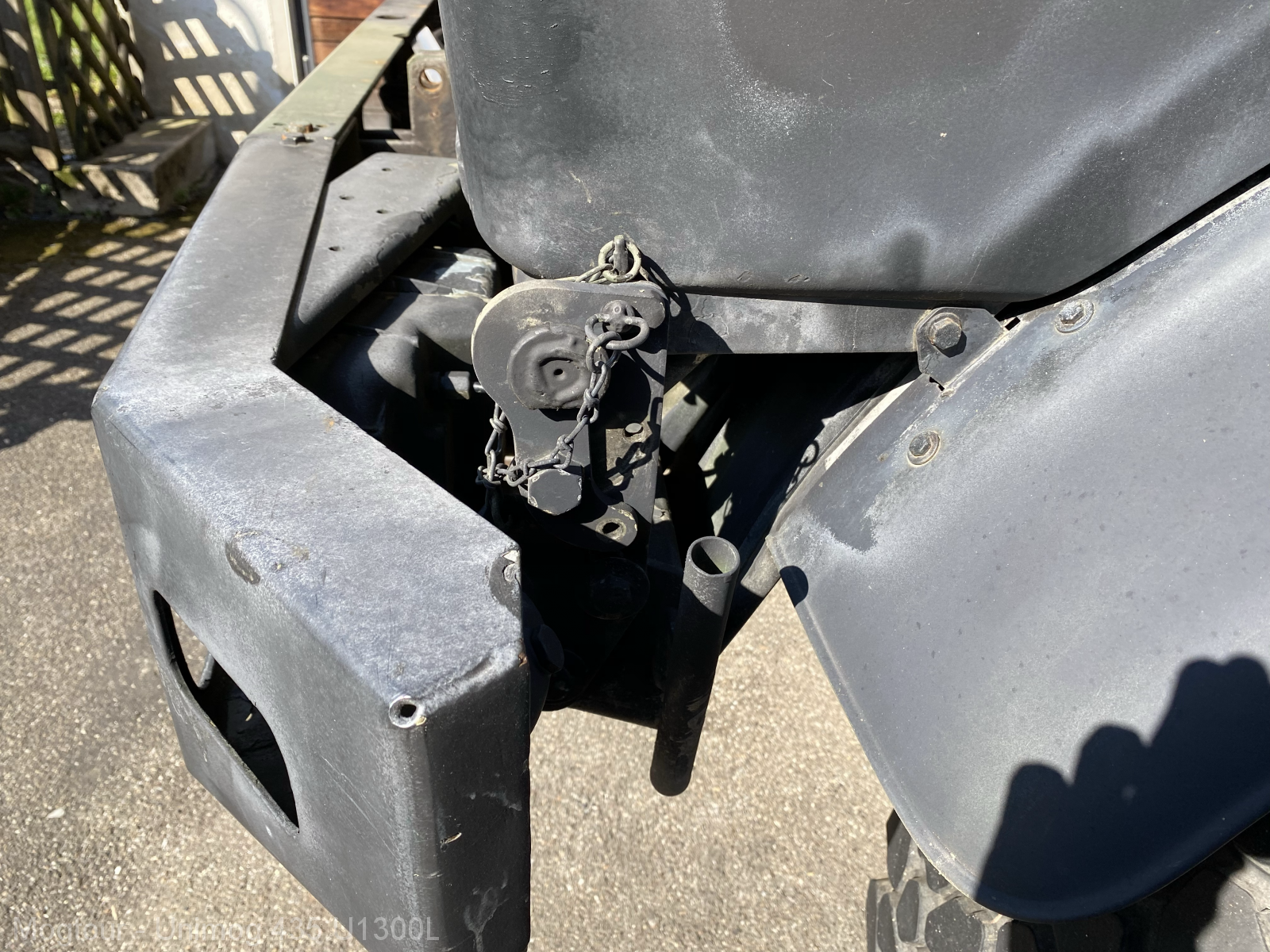

  • Die beiden Kipplager schließen und sichern

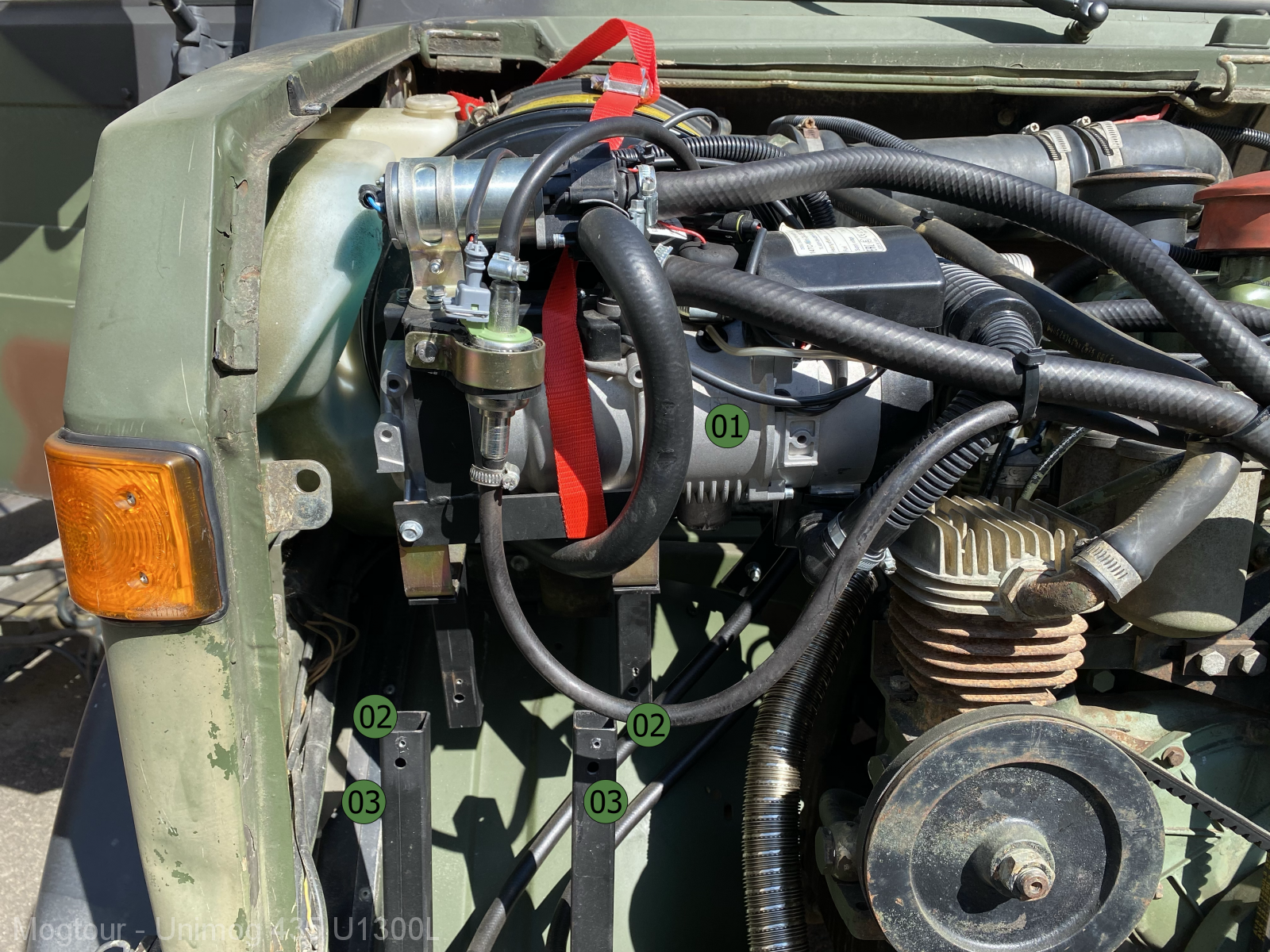

  • Bei mir ist vor dem Luftfiltergehäuse eine Standheizung (Teplostar 14 TC Mini 24V Diesel) verbaut. Diese ist nur mit 2 Sicherungsbolzen und 2 Kreuzschlitzschrauben befestigt. Die Rohrschelle des Auspuffrohres ist zu lösen und danach kann man die ganze Standheizung aus dem Montagehalter nach oben herausziehen.
  • Die Standheizung mit einem Spanngurt am Luftfilter fixieren

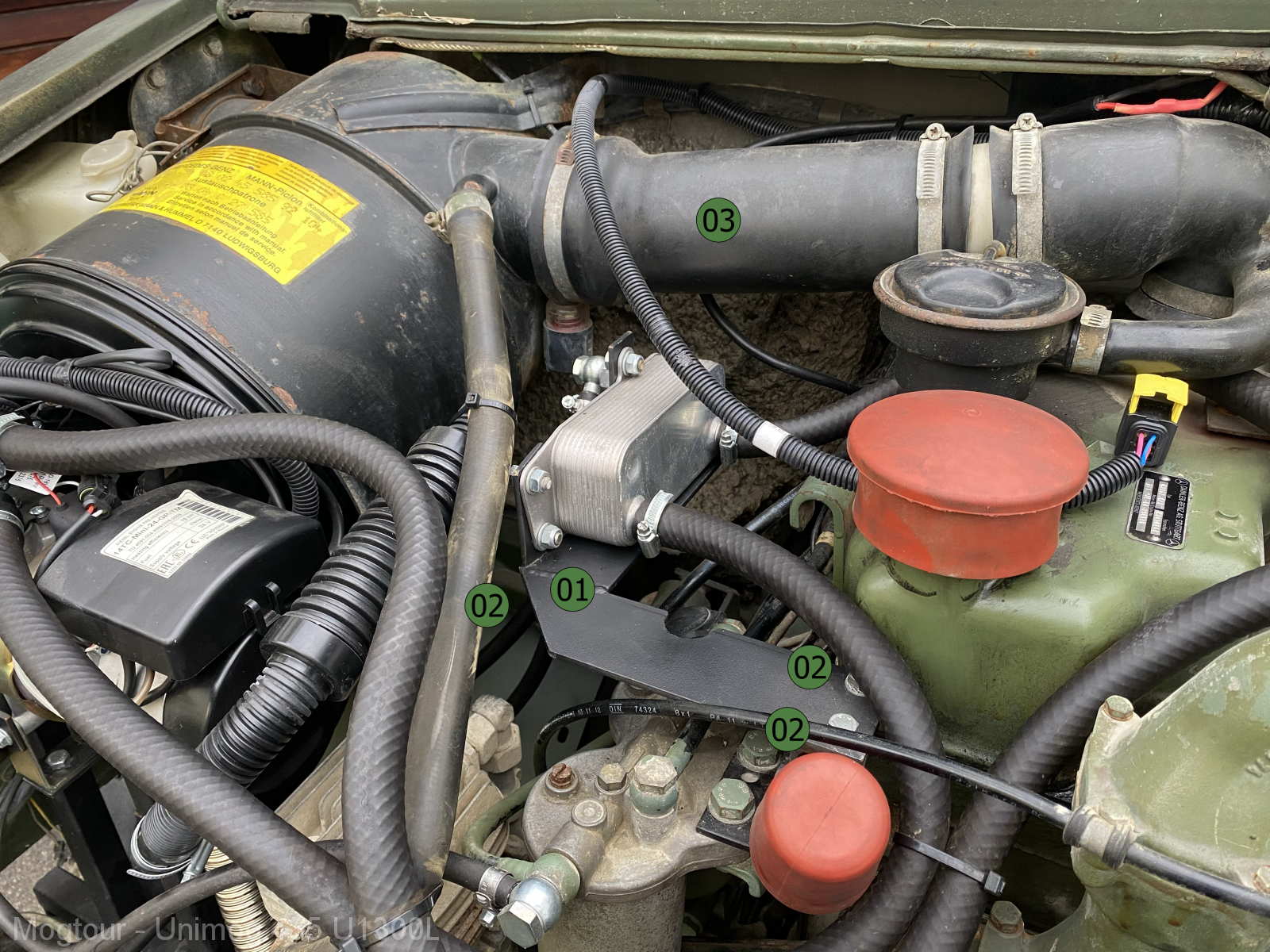

  • Den Halter des Wärmetauschers am besten komplett lösen (der Wärmetauscher liefert nur warmes Wasser zum Duschen)
  • Den Luftfilterschlauch rechts vom Luftfilter entfernen

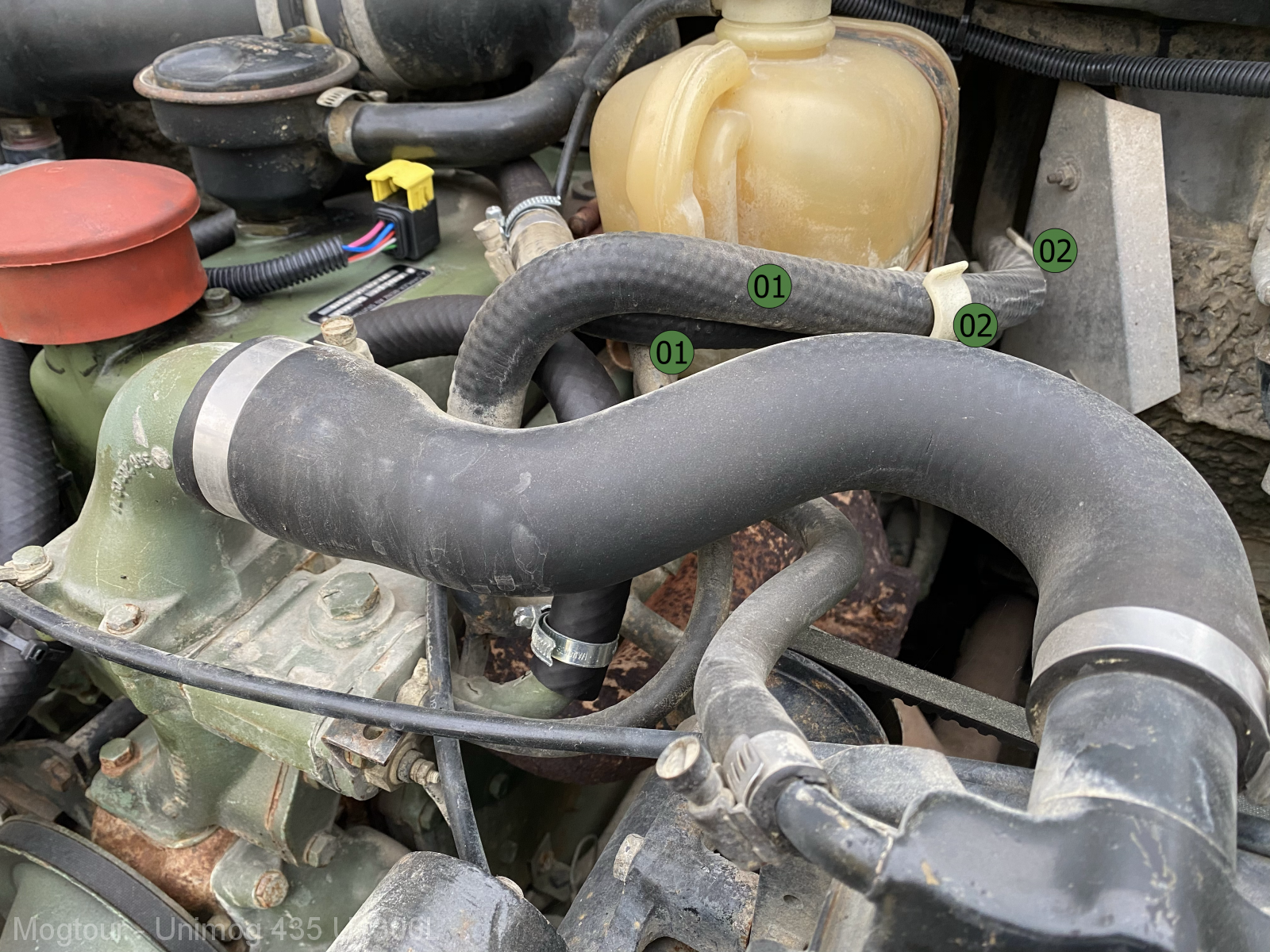

  • Die beiden Heizungsschläuche aus den weißen Klemmhalterungen nehmen

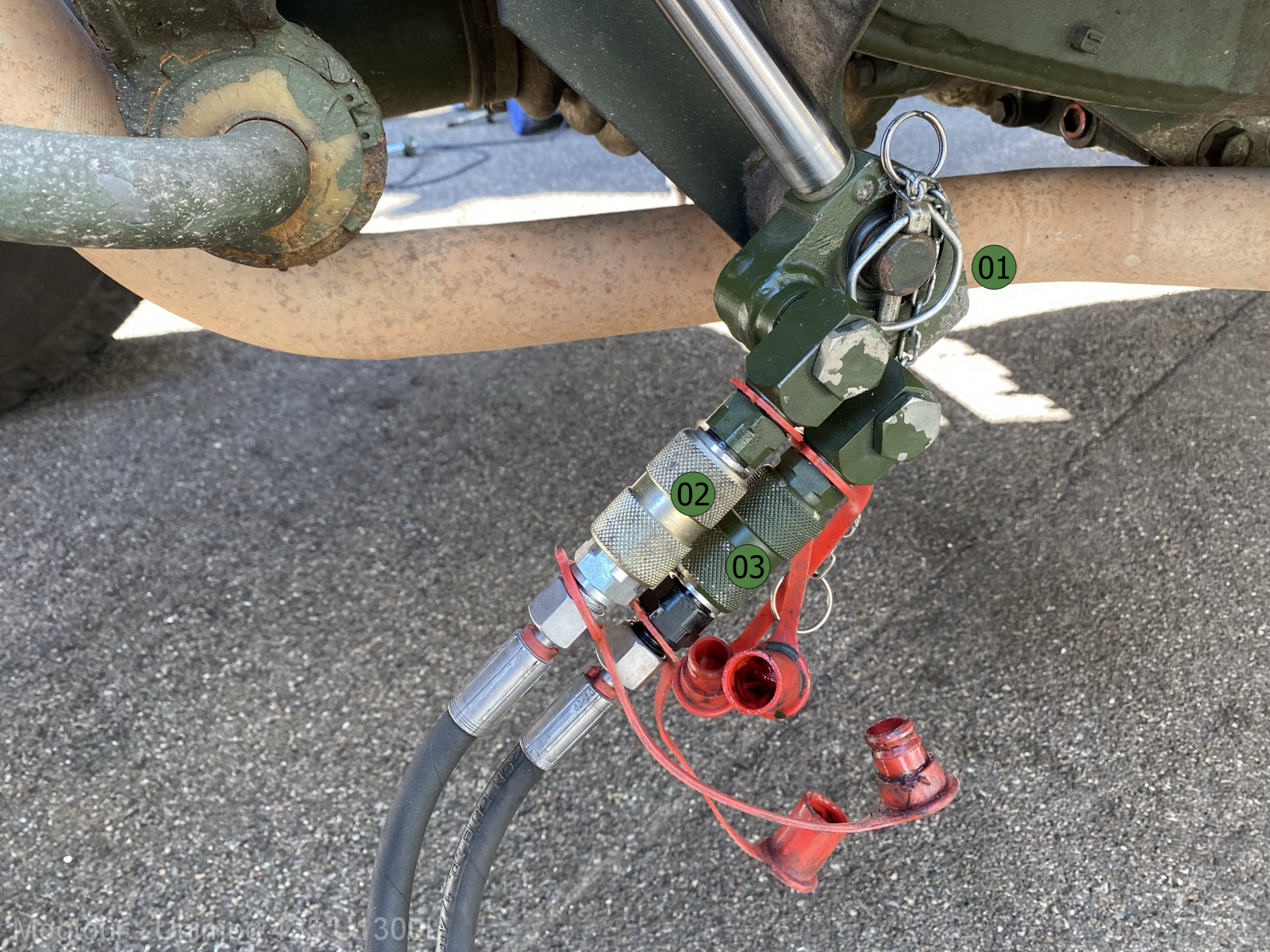

  • Die Handpumpe am Einstiegstritt montieren

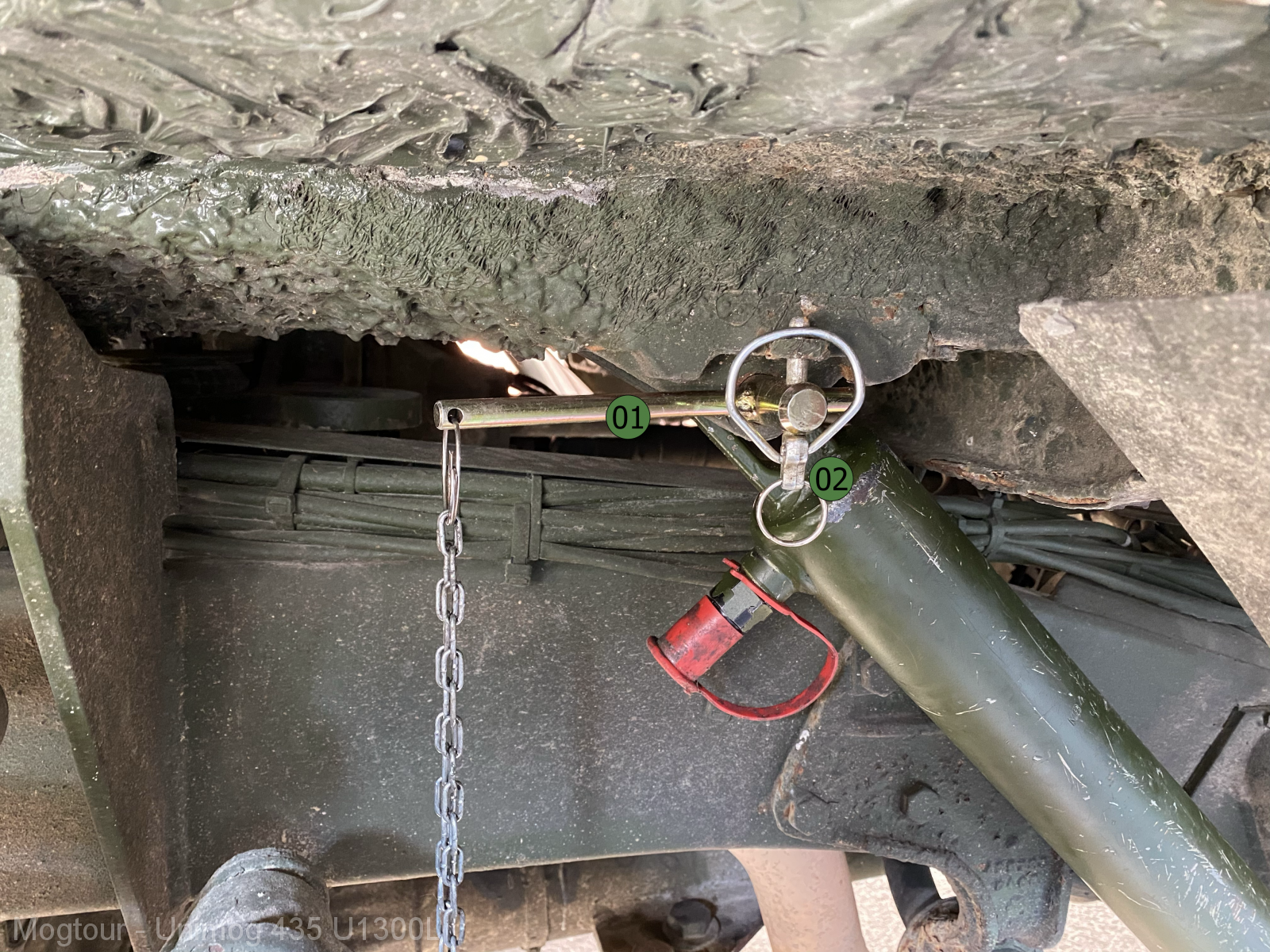

  • Den Hubzylinder am besten zu erst und und dann unten befestigen und mit Splint sichern
  • Das Umstellen von Heben auf Senken erfolgt über einen kleinen Hebel

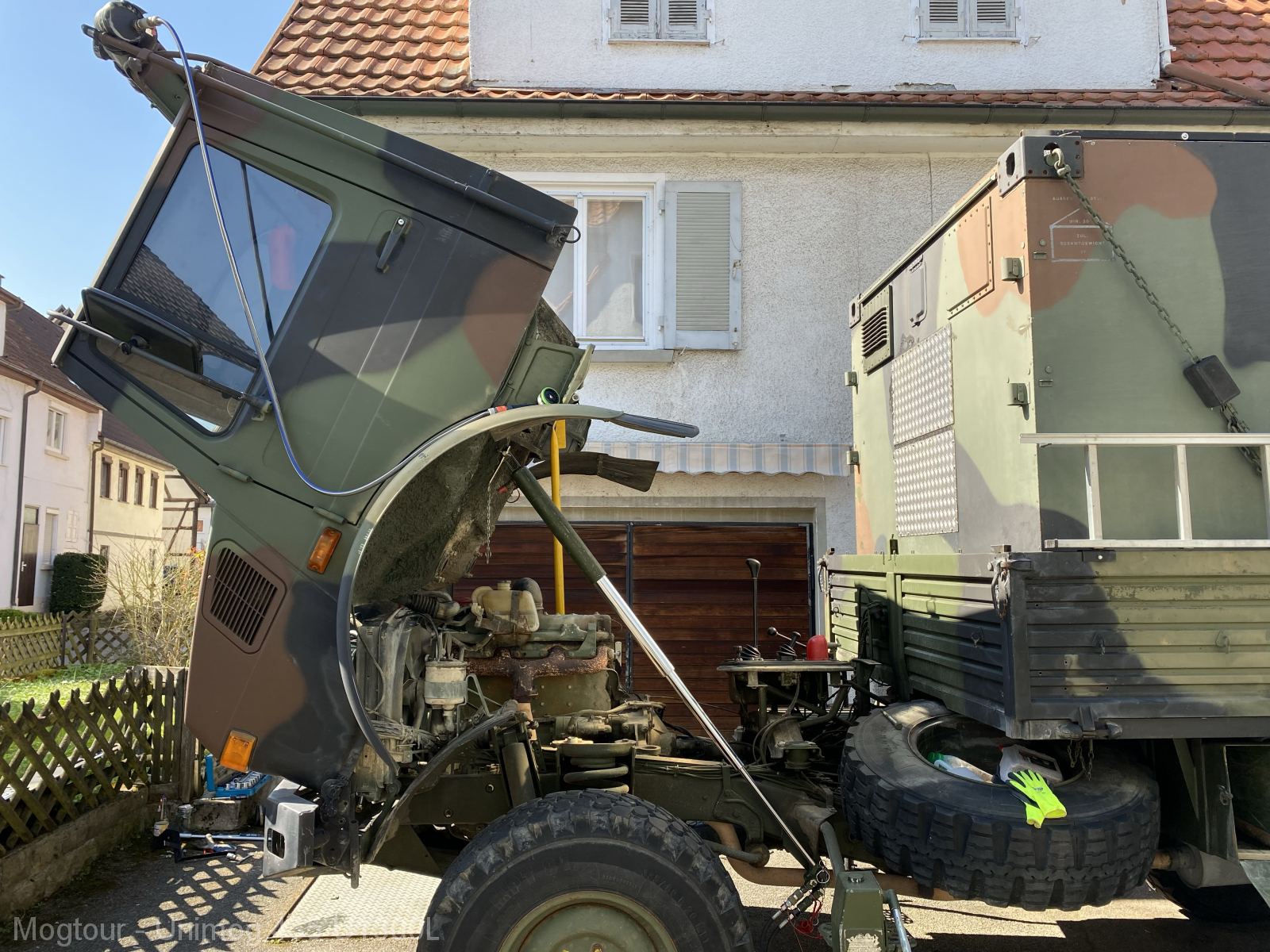

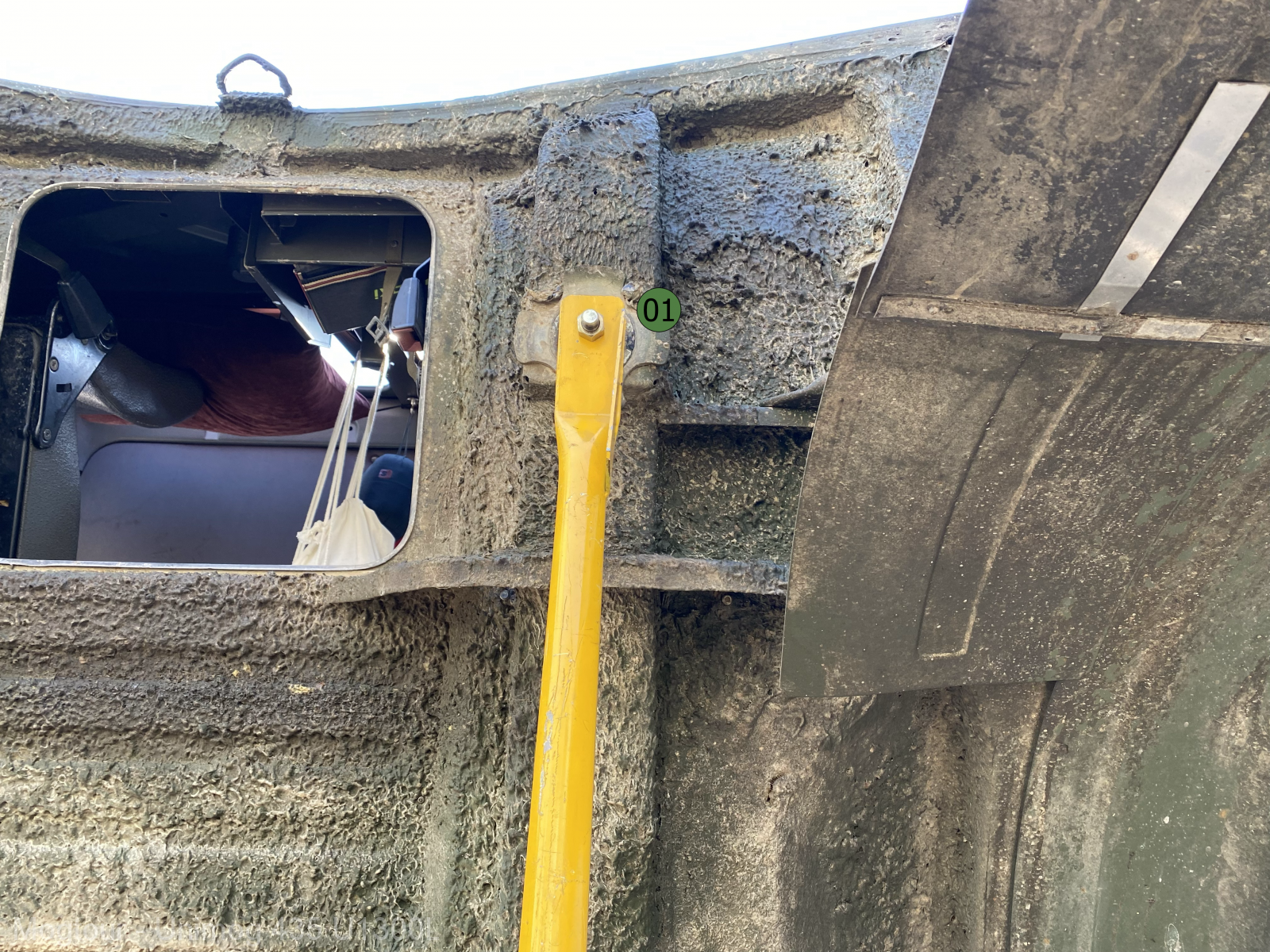

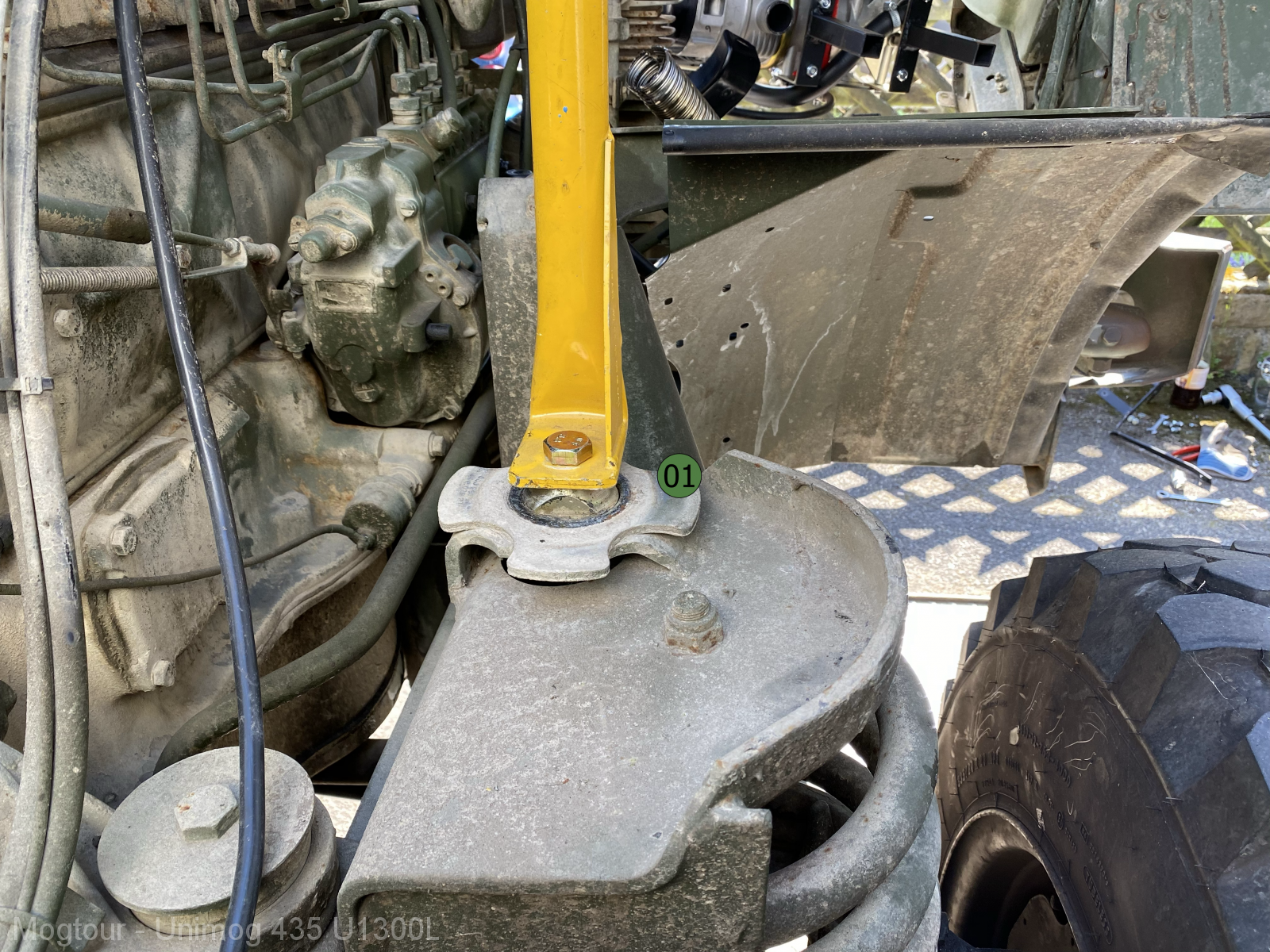

  • Nachdem die Kabine komplett gekippt ist unbedingt sofort mit der Sicherungsstange fixieren

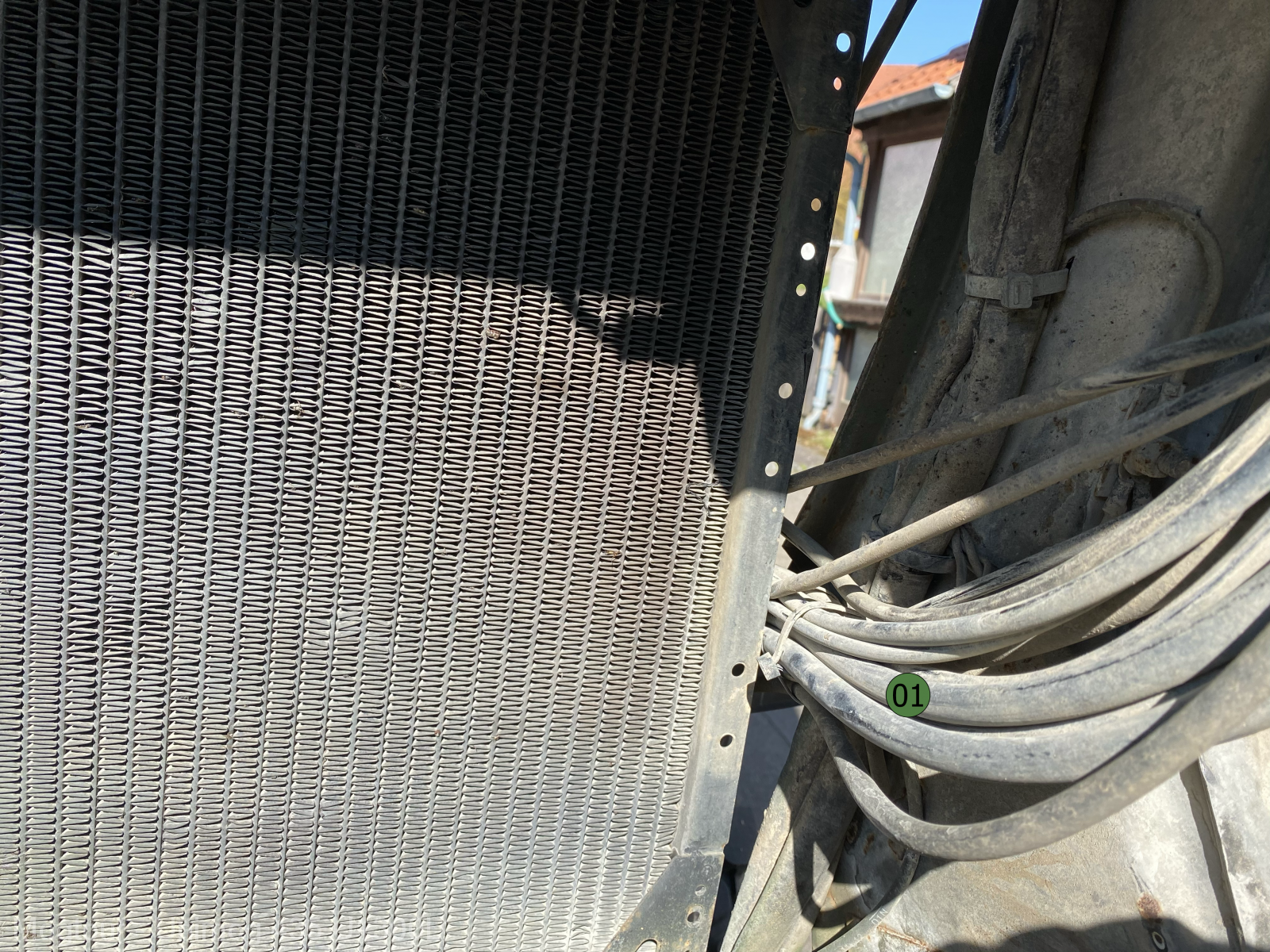

  • Beim Absenken der Fahrerkabine permanent auf den Kabelstrang rechts vom Kühler und die beiden Heizungschläuche achten. Im letzten Drittel beim Absenken muss die Lenkwelle in die Führung geschoben werden und auch immer einen Blick auf die beiden Schmutzfänger des Kotflügels werfen
  • Die beiden Kipplager wieder öffnen und sichern
  • Die Fahrerkabine wieder mit den 4 Schrauben befestigen (195 NM)

Werkzeug:

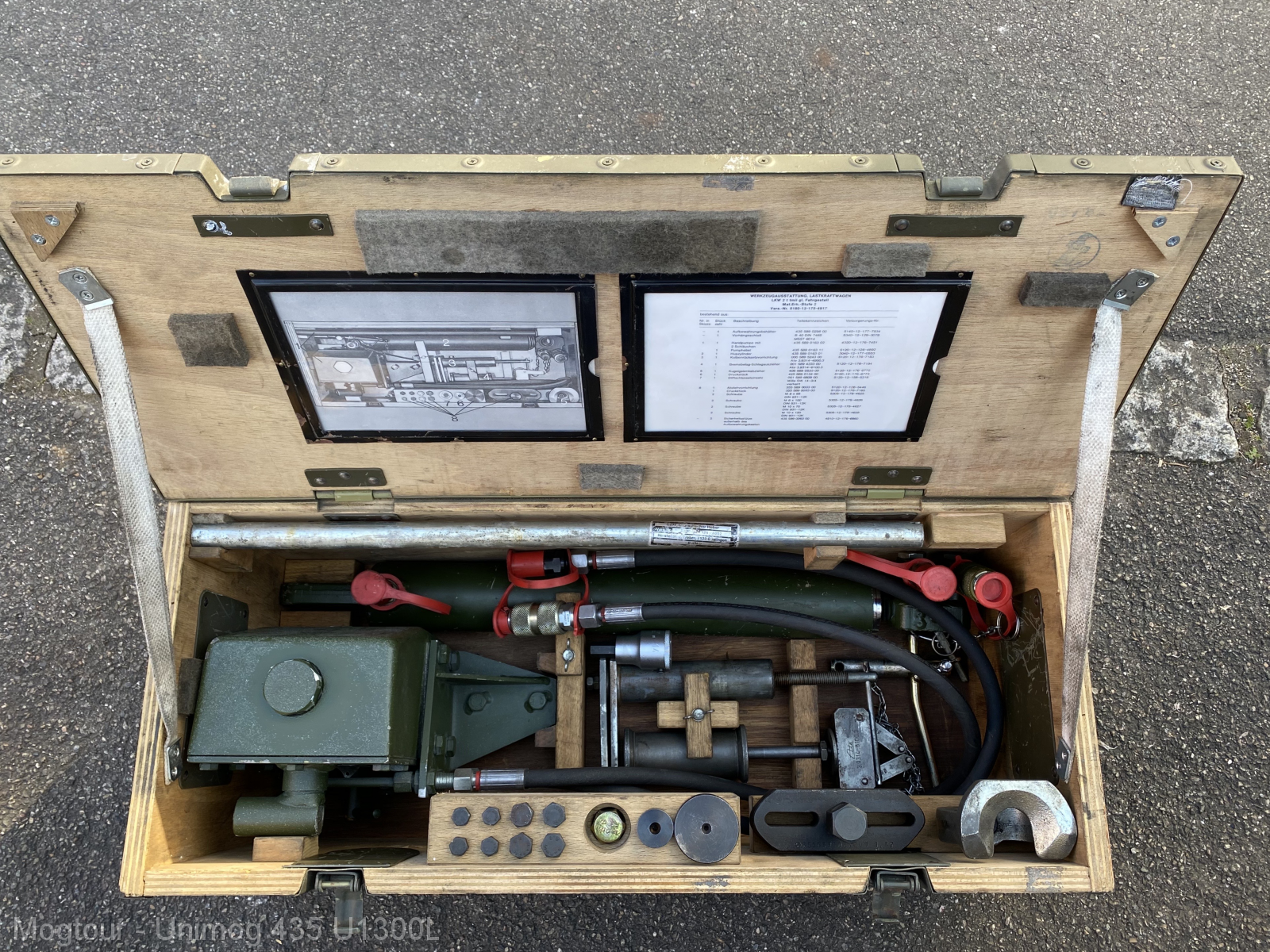

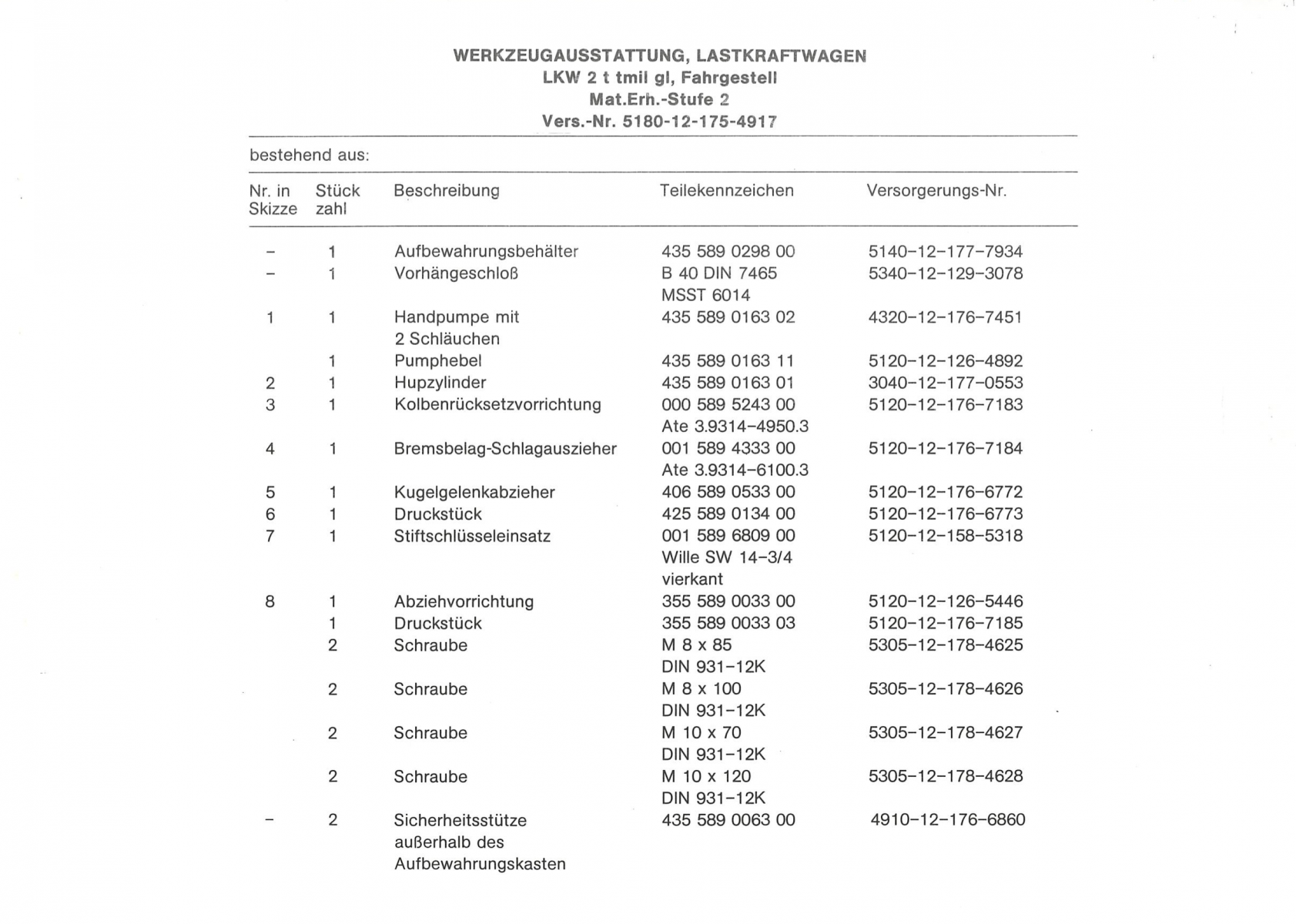

  • Werkzeugausstattung Lastkraftwagen LKW 2 t teil gl, Fahrgestell Mat.Erh.-Stufe 2 Vers.-Nr. 5180-12-175-4917
  • 24er Stecknuss und Ratsche
  • Kreuzschlitzschraubendreher (Luftfilterschlauch)
  • 2 x 13er Gabelschlüssel (Standheizung und Halter Wärmetauscher)

Details s. Werkstatt-Handbuch Kapitel Fahrerhaus 60.5 Seite 1202
